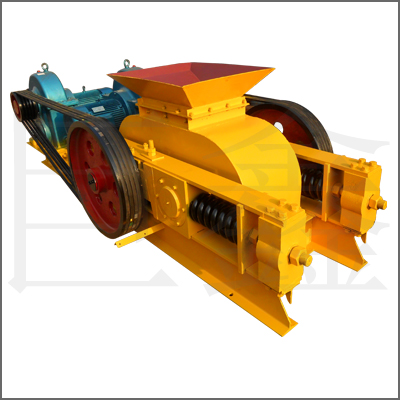

對輥破碎機
發布者：www.haojob.cc 發布日期：2012-8-24 16:59:30 來源：本站
 |
- 1.能耗小
- 2.出料比例高
- 3.粒度均勻
- 4.出料粒度可調
- 5.易損件耐用
- 6.輥皮采用ZGMn-13高錳鋼
- 7.運營費用低
- 8.投資小、見效快
|
對輥破碎機的用途：
對輥破碎機同稱對輥破石機適用于抗壓強度小于300Mpa、水分小于35%的硬、中硬、軟物料的中碎和細碎作業?？蓮V泛用于礦山、熱電、水泥、陶瓷、冶金、化工、建材等行業，該機具有使用維修費特低、性能可靠、粉塵少、噪音低等特點。對輥破碎機配置兩個碾輥，根據用戶需要的破碎粒度，輥面分為平輥面和堆焊輥面兩種機型，若物料的硬度超過200Mpa時均可擇加重機型。主要破碎物料如下：
對輥破碎機的結構組成：
對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的。驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。為了避免發生危險，傳動部分應根據實際情況自行安裝防護罩。對輥的結構圖如下：
對輥破碎機的工作原理：
對輥破碎機可供選礦，化工，水泥，耐火材料，磨料，建筑材料等工業部門中，細碎高。中硬度以下的礦石，巖石及耐火材料之用。尤其在耐火材料和采礦行業中比一般破碎機械更優異的效果。近幾年來，還廣泛被應用于破碎鋼砂等行業。利用兩組單獨傳動的輥軸，相對旋轉產生的擠軋力和磨剪力來破碎物料。當物料進入機器的破碎腔以后，物料受到轉動輥軸的嚙力作用，使物料被逼通過兩輥之，同時受到輥軸的擠軋和剪磨，物料即開始碎裂，碎裂后的小顆粒沿著輥子旋轉的切線，通過兩輥軸的間隙，向機器下方拋出，超過間隙的大顆粒物料，繼續被破碎成小顆粒排出。
對輥破碎機在業界內也被稱為對輥式破碎機,對輥式制沙機,雙輥破碎機,雙輥粉碎機,對輥式粉碎機
對輥破碎機的技術參數如下：
|
|
規格與性能參數表 Specifications |
型號
Model |
2PG400*250 |
2PG610*400
|
2PG750*500 |
2PG900*900
|
輥子直徑
Roller diameter(mm) |
400 |
610 |
750 |
900 |
輥子長度
Roller Length(mm) |
250 |
400 |
500 |
900 |
進料粒度
Max feed size(mm) |
25 |
75 |
100 |
100 |
出料粒度
Discharge size(mm) |
0.5-8 |
0.5-20 |
0.5-20 |
0.5-20 |
處理量
Capacity(t/h) |
2-10 |
4-20 |
10-30 |
15-50 |
輥子個數
Roller number |
2 |
2 |
2 |
2 |
轉速
Speed(r/min) |
180 |
60 |
50 |
37 |
功率
Power(kw) |
11 |
30 |
44 |
60 |
外形尺寸
Dimension(L*W*H) (mm) |
1430*980*795 |
3600*1470*888
|
2530*3265*1316 |
3955*2360*1987
|
總重量
Weight(t) |
1.3 |
3.9 |
8.95 |
22.935 |
