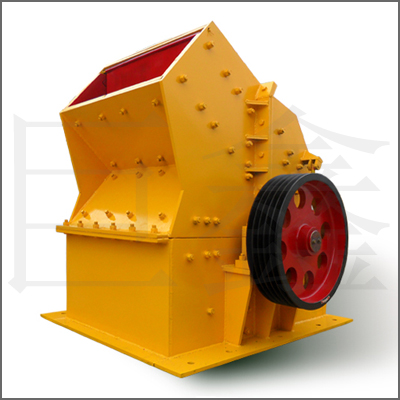

錘式破碎機
發布者：admin 發布日期：2012-8-25 10:11:19 來源：本站
 |
- 1.破碎比大
- 2.生產能力高
- 3.出料粒度均勻
- 4.可據客戶要求，調節需要的粒度
- 5.機體結構密封
- 6.解決了破碎車間的粉塵污染和機體漏灰問題
- 7.工作錘頭，采用新工藝鑄造
- 8.具有耐磨、耐沖擊
|
錘式破碎機的用途：
錘式破碎機又叫錘式破石機，是破碎機產品中是投資少、見效快的小型砂石生產線的理想破碎機設備，廣泛用于水泥、化工、電力、冶金等工業部門，如石灰石、爐渣、焦碳、煤等物料的中碎和細碎作業，適用于破碎脆性、中硬的、抗壓強度150MPa的各種物料。因其粉碎出來的物料可達到20mm以下也叫錘式粉碎機，該粉碎機錘頭采用新工藝鑄造，具有耐磨、耐沖擊、可據客戶要求，調節需要的粒度，同時機體結構密封，解決了破碎車間的粉塵污染和機體漏灰問題。并且整體設計造型美觀、結構緊湊，易損件少，維修方便等優點，是升級換代產品。主要破碎物料如下：
.jpg)
錘式破碎機的結構組成及分類：
錘式破碎機主要有機殼、轉子、錘頭、反擊襯板、篩板等組成，破碎機的主軸上安裝有數排掛錘體，在其圓周的銷孔上貫穿著銷軸，用銷軸將錘子鉸接在各排掛錘體之間，錘子磨損后可調換工作面。掛錘體上開有兩困銷孔，銷孔至回轉軸心的距離是不同的，用來調整錘子和箅條之間的間隙。主軸和電動機用彈性聯軸器直接連接，為了使轉子運轉平穩，主軸的一端裝有一個飛輪。圓弧狀卸料篩條安裝在轉子下方，箅條的兩端裝在橫梁上，員外面的箅條用壓板壓緊，箅排列方向和轉子運動方向垂直。箅條間隙由箅條中間凸出部分形成。為了便于物料排出，箅條縫隙向下逐步擴大，同時還向轉子回轉方向傾斜。我公司錘式粉碎機的可以依據篩網的大小分為錘式細碎機和錘式粗破機，可以更好的供客戶選擇，錘式破石機也稱錘式制砂機。錘式破碎機的結構圖如下：
構.jpg)
錘式破碎機的工作原理：

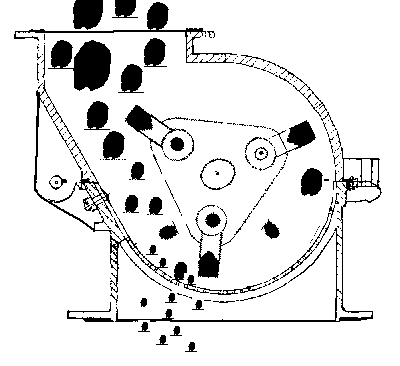

錘式破碎機主要是靠沖擊能來完成破碎物料作業的。錘式破碎機工作時，電機帶動轉子作高速旋轉，物料均勻的進入破碎機腔中，高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎，同時，物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條，大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨，直到破碎至所需出料粒度然后通過篩板排出機外。錘式破碎機的工作原理圖如下：
錘式細碎機對于石灰石、花崗巖、石英石、煤矸石等物料具有較好的細碎效果，是目前有效，實用可靠的細碎機器，其投資低于同等規模傳統工藝設備35%-50%，產出效率高于同等規模傳統工藝設備35%-50%。 錘式細碎機可以方便靈活調節出料粒度，調節范圍廣，如調節轉子速度和通過調整細碎機頂部和后部的調整螺母，可以輕松調整上下反擊板與板錘之間的間隙，從而達到所需成品粒度。其板錘采用機械夾緊結構牢固定于轉子上，當隨轉子轉動時具有很大的轉動慣量。相對于錘式破碎機(錘頭呈懸垂?fàn)顟B(tài))，細碎機的轉子具有更大的動量，適應破碎更堅硬的物料，同時能耗較低。我公司的錘破的生產車間圖片如下：
車間.jpg)
錘式制砂機是新型石料生產線中重要破碎設備之一、替代了以前的二級破碎、環保節能經濟省時。錘式粗破機是吸收國內外先進技術，綜合顎式破碎機、錘式破碎機、反擊破、對輥破等的優點集中于一體的破石機械,大石直接進破、自動喂料，全自動流水作業，省人省力、環保節能、日產千噸以上，是當前國內先進、 性能優良的石料粗碎設備，深受用戶的好評。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩 板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨， 然后通過篩板排出機外。錘式破碎機的工作現場圖如下：
現場.jpg)
錘式破碎機的主要技術參數：
|
|
規格與性能參數表
Specifications |
|
型號
Model
|
進料粒度
Max feeding size
(mm)
|
出料粒度
Discharge Size
(mm)
|
處理量
Capacity
(t/h)
|
功率
Power
(kw)
|
總重量
Weight
(t)
|
外形尺寸
Dimension
(mm)
|
|
PCΦ400*300 |
<200 |
<25 |
8-15 |
11 |
0.8 |
760*800*850 |
|
PCΦ500*350 |
<210 |
<25 |
12-20 |
18.5 |
1.2 |
870*900*1020 |
|
PCΦ600*400 |
<250 |
<30 |
15-30 |
22 |
1.5 |
1100*1000*1230 |
|
PCΦ800*600 |
<300 |
<30 |
25-50 |
55 |
2 |
1250*1170*1380 |
|
PCΦ800*800 |
<300 |
<40 |
30-65 |
75 |
3 |
1310*1470*1500 |
|
PCΦ1000*800 |
<300 |
<40 |
40-80 |
90 |
4 |
1450*1650*1800 |
|
PCΦ1000*1000 |
<300 |
<40 |
60-120 |
110 |
8 |
2150*1940*1920 |
|
PCΦ1200*1000 |
<350 |
<40 |
80-150 |
130 |
9.8 |
2450*1970*2220 |
