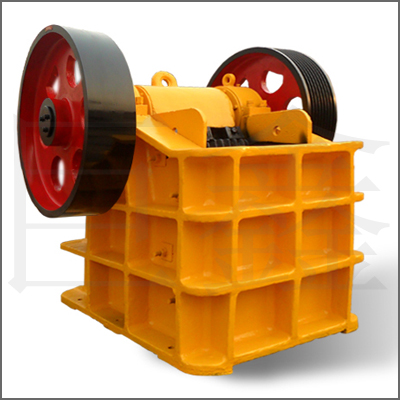

顎式破碎機
發布者：admin 發布日期：2012-8-25 19:01:49 來源：本站
 |
- 1.破碎腔深而且無死區
- 2.提高了進料能力與產量
- 3.破碎比大
- 4.產品粒度均勻
- 5.可靠方便,調節范圍大
- 6.結構簡單,工作可靠
- 7.運營費用低
- 8.單機節能15%～30%
|
顎式破碎機的用途：
顎式破碎機簡稱鄂破(又名鄂式破石機、鄂式粉碎機、鄂式細碎機)是出現較早的破碎設備，廣泛應用于礦山、冶金、建材、化工等行業，用于破碎抗壓強度在300MPa的各種礦石和巖石的粗、中、細碎。該設備作為生產線常用的機械設備，鄂式破碎機的破碎粒度可以根據作業的實際需求進行不同的調節，這種類型的破碎設備破碎比大，對于不同礦物的作業需求適應性強，對于水分高的物料的破碎也不容易堵塞，鄂式破碎機的顯著特點是沒有篩條，對于破碎作業通過彈性的調節裝置。主要破碎物料如下：
.jpg)
顎式破碎機的結構組成及分類：
顎式破碎機的結構主要有機架、軸承、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用，是重要的設備保險零件。顎式破碎機分鄂式粗碎機和鄂式細碎機兩種，粗破是一破的的理想破石機設備，細碎機也叫鄂式粉碎機是生產線中的二破設備，具有出料粒度細，產量高等特點。 鄂破的內部結構圖如下：
部結構.jpg)
顎式破碎機的工作原理：

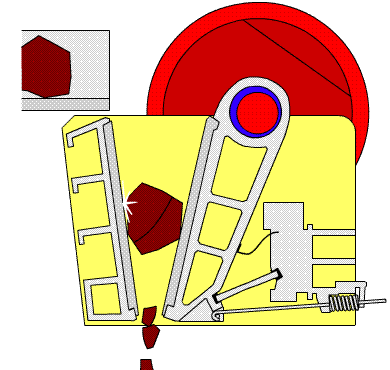

該系列顎式細碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動 顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動碎石機動顎作周期性的壓碎和排料，實現大批量生產。鄂破的工作原理圖如下：
滎陽巨鑫制造的鄂式破碎機是通過國內外同類產品的成功經驗，潛心研究出的一種節能環保，節能的破碎設備。其中大中型顎式破碎機是我公司的拳頭產品之一，尤其在設計和生產大型顎式破碎機方面，在國內外已處于先進水平。我公司為適應國內外市場日益增長的需要，對所有鄂式破碎機系列按照國際先進水平進行了改進設計，增強了鄂板的使用壽命，并增加了市場適銷的新規格。顎式破碎機的工藝流程圖圖如下：
顎式破碎機主要技術參數如下：
|
|
規格與性能參數表 Specifications |
|
規格型號
Model
|
進料口尺寸
Feed opening size
|
進料粒度
Max feeding size
(mm)
|
出料口調整范圍
Adjustable range
of discharge opening
(mm)
|
處理量
Capacity
(t/h)
|
轉速
Speed
(r/min)
|
總重量
Weight
(t)
|
功率
Power
(kw)
|
外形尺寸
Dimension
(mm)
|
|
長
Length
(mm)
|
寬
Width
(mm)
|
|
PE150*250 |
250 |
150 |
125 |
10-40 |
1-3 |
285 |
1.1 |
7.5 |
900*815*1080 |
|
PE250*400 |
400 |
250 |
210 |
20-80 |
4-14 |
290 |
2.5 |
15 |
1150*1075*1340 |
|
PE400*600 |
600 |
400 |
350 |
40-100 |
8-40 |
250 |
6.8 |
30 |
1700*1742*1530 |
|
PE500*750 |
750 |
500 |
425 |
50-100 |
30-90 |
250 |
10.3 |
55 |
1890*1916*1870 |
|
PE600*900 |
900 |
600 |
480 |
65-160 |
50-190 |
250 |
18 |
75 |
2792*3828*2525 |
|
PE750*1060 |
1060 |
750 |
630 |
80-140 |
80-220 |
250 |
28 |
110 |
2560*1750*2492 |
|
PE900*1200 |
1200 |
900 |
750 |
95-165 |
120-250 |
200 |
50 |
110 |
3800*3166*3045 |
|
PE1200*1500 |
1500 |
1200 |
1020 |
150-300 |
250-500 |
180 |
100.9 |
160 |
4200*3732*3843 |
|
PEX100*600 |
600 |
100 |
80 |
7-20 |
3-10 |
330 |
1.0 |
7.5 |
750*1660*595 |
|
PEX150*750 |
750 |
150 |
120 |
10-40 |
8-30 |
300 |
3.5 |
15 |
1380*1658*1025 |
|
PEX250*750 |
750 |
250 |
210 |
15-50 |
15-40 |
320 |
5.5 |
30 |
1420*1921*1528 |
|
PEX250*1000 |
1000 |
250 |
210 |
15-50 |
15-50 |
330 |
6.5 |
37 |
1550*1964*1380 |
|
PEX250*1200 |
1200 |
250 |
210 |
15-60 |
18-60 |
330 |
7.7 |
37 |
1840*2912*1580 |
|
PEX300*1300 |
1300 |
300 |
250 |
20-90 |
40-100 |
300 |
11 |
75 |
1930*2400*1747 |
