脫硫石膏烘干機
發布者： 發布日期：2016-10-27 18:02:53 來源：本站
 |
- 1.適用范圍廣
- 2.抗過載能力強，處理量大
- 3.溫度可調控性強
- 4.自動化水平高
- 5.實現了“零水平推力”
- 6.質熱交換更為充分
- 7.燃料消耗少，干燥成本低
- 8.新型內部結構,性能穩定可靠
|
脫硫石膏烘干機介紹
脫硫石膏烘干機是目前我公司針對脫硫石膏的處理工藝專門研發設計的一種環保節能的烘干設備，根據脫硫石膏變化的水份和不確定，采用先進的供熱方式來滿足脫硫石膏烘干工藝的嚴格要求,在實際生產中擁有新型的結構，適用范圍廣，在脫硫（磷）石膏烘干烘干機設備組成的脫硫石膏烘干工藝先進流暢、以合理的能耗、環保節能等先進技術指標，簡潔的工藝進行快速烘干，達到指定的脫硫石膏生產工藝參數要求。近幾年，脫硫石膏烘干機市場潛力巨大。廣泛應用于水泥廠脫硫石膏水泥緩凝劑的烘干、 電廠工業副產品脫硫石膏烘干、礦山、建材、冶金、化工、等工業烘干領域.。
.jpg)

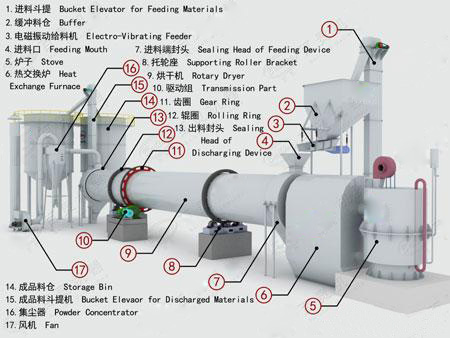

脫硫石膏烘干機結構工作原理及適用范圍
脫硫石膏烘干機是以優良鋼材焊接成的筒體作為承載脫硫石膏物料的載體，并通過裝在筒體上的滾圈支承在滾輪上。筒體通常由齒輪傳動裝置帶動回轉。筒體軸線與水平成3-5度傾斜。脫硫石膏烘干機筒體內壁裝有抄板。 脫硫石膏烘干機揚料板的要功能是：導料、均流、揚料、阻料，有序地控制物料在筒體內的運動和干燥。

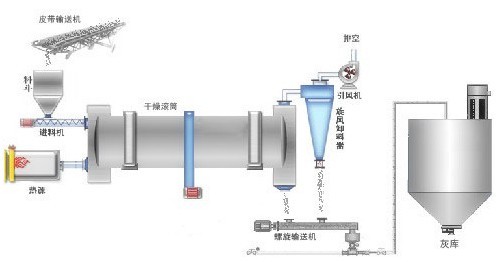

其工作 原理如下：20%-30%的高水分脫硫石膏由供料裝置進入打散裝置被打成散狀小塊泥團后由二級上料輸送機輸送進入烘干機主機筒的喂料器，再由進料螺旋定量裝置送入脫硫石膏烘干機內，在烘干主機旋轉作用力下被干燥機內壁上的防粘裝置、抄板以及滾筒內部高速旋轉的破碎裝置反復撕扯、抄起、撒落、擊碎。熱風爐燃燒產生的熱量與在引風機作用下呈負壓的高溫炙熱空氣與物料移動呈逆向在干燥機筒內高速勻均地與煤泥充分接觸，蒸發水分，帶走濕氣完成傳熱換質過程。在筒內經過干燥的脫硫石膏通過出料器排出完成整個烘干過程。
脫硫石膏烘干機的點
1.脫硫石膏烘干機處理能力大，燃料消耗少，干燥成本低。
2.自動化檢測、控制系統及相對應的雙變頻技術、供熱滿足脫硫石膏烘干工藝的嚴格要求。
3.脫硫石膏烘干機具有耐高溫的特點，能夠使用高溫?zé)犸L(fēng)對物料進行快速烘干。
4.設備采用調心式拖輪結構，拖輪于滾圈的配合好，大大降低了磨損及動力消耗。
5.專門設計的擋輪結構，大大降低了由于設備傾斜工作所帶來的水平推力。
6.抗過載能力強，筒體運行平穩，可靠性高。
7.脫硫石膏烘干機設備單位體積的傳熱面積大，設備結構緊湊，裝置占地面積小。
脫硫石膏烘干機現場視頻
脫硫石膏烘干機技術參數：
|
|
規格與性能參數表 Specifications |
|
規格型號
Model
|
筒 體
|
電動機
|
減速機
|
外型尺寸 （長×寬×高）
（mm）
|
重量
（t）
|
容積
（m3） |
轉速
（r/min） |
斜率
（%） |
型號 |
功率
（KW） |
型號 |
|
Φ1.0×10M |
7.85 |
6.73 |
3-5 |
Y132M2-6 |
5.5 |
ZL350-Ⅱ-25 |
10000×1876×2069 |
7.6 |
|
Φ1.2×6M |
6.8 |
5.8 |
3-5 |
Y132M2-6 |
5.5 |
ZL350-Ⅱ-25 |
6000×2159×2475 |
8.5 |
|
Φ1.2×8M |
9.1 |
5.8 |
3-5 |
Y132M2-6 |
5.5 |
ZL350-Ⅱ-25 |
8000×2159×2475 |
9.89 |
|
Φ1.2×10M |
11.31 |
5.8 |
3-5 |
Y160M-6 |
7.5 |
ZL350-Ⅱ-25 |
10000×2159×2475 |
11.93 |
|
Φ1.2×12M |
13.57 |
5.8 |
3-5 |
Y160L-6 |
11 |
ZQ500-Ⅱ-31.5 |
12000×2159×2475 |
13.5 |
|
Φ1.5×8M |
14.14 |
4.8 |
3-5 |
Y160L-6 |
11 |
ZQ650-Ⅱ-2F/1F |
8000×2655×2895 |
14.74 |
|
Φ1.5×10M |
17.67 |
4.8 |
3-5 |
Y160L-6 |
11 |
ZQ650-Ⅱ-2F/1F |
10000×2655×2895 |
15.93 |
|
Φ1.5×12M |
21.2 |
4.8 |
3-5 |
Y160L-6 |
15 |
ZQ650-Ⅱ-31.5 |
12000×2655×2895 |
17.13 |
|
Φ1.5×14M |
24.9 |
4.8 |
3-5 |
Y160L-6 |
15 |
ZQ650-Ⅱ-31.5 |
14000×2655×2895 |
18.33 |
|
Φ1.8×10M |
25.45 |
5 |
3-5 |
Y160L-6 |
15 |
ZQ650-Ⅱ-2F/1F |
10000×3060×2980 |
17.93 |
|
Φ1.8×12M |
30.5 |
5 |
3-5 |
Y200L1-6 |
18.5 |
ZQ650-Ⅱ-2F/1F |
12000×3060×2980 |
19.89 |
|
Φ1.8×14M |
35.1 |
5 |
3-5 |
Y200L1-6 |
18.5 |
ZQ650-Ⅱ-2F/1F |
14000×3060×2980 |
20.85 |
|
Φ1.8×18M |
45.8 |
5 |
3-5 |
Y200L2-6 |
22 |
ZQ650-Ⅱ-2F/1F |
18000×3060×2980 |
22.3 |
|
Φ2.2×12M |
45.6 |
4.43 |
3-5 |
Y200L2-6 |
22 |
ZQ650-Ⅱ-2F/1F |
12000×3620×3570 |
30.31 |
|
Φ2.2×14M |
52.1 |
4.9 |
3-5 |
Y200L2-6 |
22 |
ZQ750-Ⅱ-1F |
14000×3620×3570 |
32.23 |
|
Φ2.2×18M |
68.4 |
4.9 |
3-5 |
Y225M-6 |
30 |
ZQ750-Ⅱ-1F |
18000×3620×3570 |
34.15 |
|
Φ2.2×20M |
70 |
4.9 |
3-5 |
Y225M-6 |
30 |
ZQ750-Ⅱ-1F |
20000×3620×3570 |
36.07 |
|
Φ2.4×14M |
63.3 |
3.85 |
3-5 |
Y225M-6 |
30 |
ZQ850-Ⅲ-2F/1F |
14000×3860×3760 |
39.9 |
