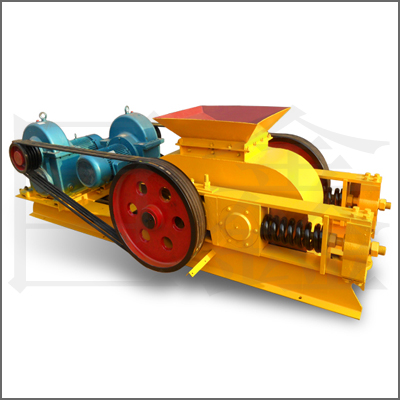

雙輥式碎石機
發布者：admin 發布日期：2010-8-20 15:57:36 來源：本站 瀏覽數：
 |
- 1.粒度非常均勻
- 2.用電能耗小
- 3.出砂比例高
- 4.易損件耐用
- 5.輥皮采用ZGMn-13高錳鋼
- 6.運營費用低
- 7.出料粒度可調
- 8.具有耐磨、硬料制砂專家
|
雙輥式碎石機的用途：
雙輥式碎石機又稱雙輥式破碎機、雙輥式制砂機，主要供選礦、制砂、化工、水泥、建材等工業部門中碎和細碎各種硬度的礦石和巖石之用。本機主要由機體、輥子與彈簧等部分組成。傳動是由電動機經三角皮帶帶動兩個輥子做相對方向旋轉，完成物料破碎。輥子間隙可以在規定范圍內調節，以控制出料粒度大小。其中2PG400x250、2PG610x400、2PG750x500可作為制砂機用于制砂行業，以及特種行業超細碎作業，2PG900x900用于中碎破碎。 主要破碎物料如下：
.jpg)
雙輥式碎石機的工作原理：
兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
雙輥式碎石機主要技術參數：
|
|
規格與性能參數表 Specifications |
型號
Model |
2PG400*250 |
2PG610*400
|
2PG750*500 |
2PG900*900
|
輥子直徑
Roller diameter(mm) |
400 |
610 |
750 |
900 |
輥子長度
Roller Length(mm) |
250 |
400 |
500 |
900 |
進料粒度
Max feed size(mm) |
25 |
75 |
100 |
100 |
出料粒度
Discharge size(mm) |
0.5-8 |
0.5-20 |
0.5-20 |
0.5-20 |
處理量
Capacity(t/h) |
2-10 |
4-20 |
10-30 |
15-50 |
輥子個數
Roller number |
2 |
2 |
2 |
2 |
轉速
Speed(r/min) |
180 |
60 |
50 |
37 |
功率
Power(kw) |
11 |
30 |
44 |
60 |
外形尺寸
Dimension(L*W*H) (mm) |
1430*980*795 |
3600*1470*888
|
2530*3265*1316 |
3955*2360*1987
|
總重量
Weight(t) |
1.3 |
3.9 |
8.95 |
22.935 |
