雙腔回轉式破碎機
發布者：admin 發布日期：2012-8-24 10:46:26 來源：本站
.jpg) |
- 1、工作效率高
- 2、細碎性能好
- 3、節能明顯
- 4、工作時震動小
- 5、維護簡單
- 6、鋼耗小
- 7、多層物料交替進行破碎
- 8、可破碎抗壓強度高達360Mpa的物料，
|
雙腔回轉式破碎機的用途：
雙腔回轉式破碎機是一種新型的可代替細鄂破，圓錐破的破碎機，是礦物與非礦物固體物料破碎設備，在選礦行業市場前景遠大。廣泛應用于金屬和非金屬礦山、耐火材料、水泥、玻璃原料、建筑骨料、碎石及人工造砂等行業。適應于抗壓強度在300MPa以下的各種巖礦物料的細破碎作業，是我公司技術部門多名高工數年來研究的成果，現已申請專利。主要破碎物料如下：
雙腔回轉式破碎機的結構組成：

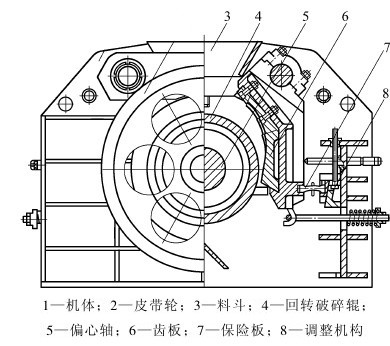

雙腔回轉式破碎機（如圖）的工作部件是一個高速回轉的破碎輥，該輥與左右對稱設置的一對曲線形破碎板耦合組成兩個鉗料好的優化破碎腔，在主軸偏心作用下使破碎輥做橫向旋擺運動，使之產生強勁的循環擠壓力，連續漸進對兩個破碎腔中的物料交替進行破碎，產品從兩條排料口不斷地排出。雙腔回轉式破碎機的內部結構圖如下：
雙腔回轉式破碎機的工作原理：
雙腔破碎機是運用層壓破碎原理設計的細破碎機，其特征是在破碎腔的有效破碎段形成高密度的多個顆粒層，將充足的破碎功作用于巖石顆粒群，使物料在料群之中收到的擠壓，造成顆粒間強制自粉碎。 由于充分發揮層壓破碎和次生破碎作用，所以能獲得優良的破碎率和能量利用率。次生破碎是利用巖石破碎過程中所產生的強大碎片飛濺動能對相鄰巖石進行再破碎?？奢p松破碎抗壓強度高達360Mpa的物料。雙腔回轉破碎機的工作原理圖：
部結構(4).jpg)
在我十幾年前自主研發“雙腔回轉破碎機”的基礎上，通過升級改進與先進的層壓破碎原理進行合成創新。機器設計了高鋼性的加強型結構，新結構使機器的無故障使用壽命大幅度提高，使裝配與維護工作更為快速便捷，是提供可靠、耐用破碎機的技術保證。為了提高機器的主要技術性能指標，通過大量生產實踐和實驗工作對機器的擺頻、偏心距與腔型進行了多次優選組合，找到了較為合理的匹配方案，對提高機器的技術性能完成了新的突破，使先進的層壓破碎原理充分體現在機器的工作中。突顯新一代產品更優越的技術性能和成熟耐用的品質。
眾所周知，礦物原料加工與利用中，首當其沖的是破碎和磨礦兩個工序，而磨礦工序遠比破碎工序的能耗高而且效率低?，F(xiàn)實生活中磨礦的成本和能耗是碎礦的幾倍，因此，采用“多碎少磨”會使碎磨流程的能耗大幅度下降而生產效率將得到大幅度提升。使企業降低成本，獲得更高的經濟效益。雙腔破碎機適用于破碎任何高硬度的巖礦物料，高產量加工優粒形的細粒產品，具有操作簡單、維護方便和使用成本低的特點，它優良的技術性能可大幅度提高破碎作業的效率和質量，其優良細碎性能在實現“多碎少磨”環保節能生產中發揮著巨大作用。一定會展現出廣闊的市場前景。
雙腔回轉破碎機的主要技術參數：
|
|
規格與性能參數表 Specifications |
型號
Model |
SHP0604 |
SHP0507 |
SHP0608 |
SHP0812 |
進料粒度
Max feed size(mm) |
100 |
120 |
150 |
250 |
出料粒度
Discharge size(mm) |
0-30 |
0-30 |
0-30 |
0-30 |
處理量
Capacity(t/h) |
15-40 |
25-60 |
35-80 |
45-120 |
功率
Power(kw) |
22 |
30 |
37 |
55 |
總重量
Weight(t) |
4.8 |
6.98 |
9.8 |
12.5 |
