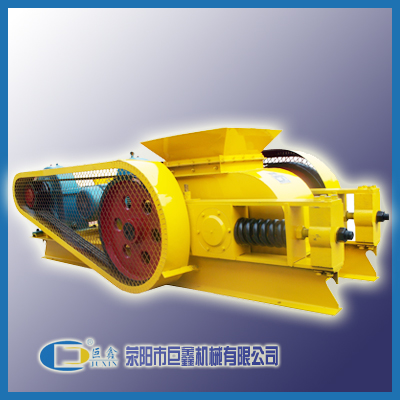

對輥式制砂機
發布者：admin 發布日期：2010-8-18 16:14:28 來源：本站 瀏覽數：
.jpg) |
- 1.用電能耗小
- 2.出砂比例高
- 3.粒度非常均勻
- 4.出料粒度可調
- 5.易損件耐用
- 6.輥皮采用ZGMn-13高錳鋼
- 7.運營費用低
- 8.具有耐磨、硬料制砂專家
|
對輥式制砂機的用途：
對輥式制砂機又稱雙輥式制砂機，主要供選礦、制砂、化工、水泥、建材等工業部門中碎和細碎各種硬度的礦石和巖石之用。本機主要由機體、輥子與彈簧等部分組成。傳動是由電動機經三角皮帶帶動兩個輥子做相對方向旋轉，完成物料破碎。輥子間隙可以在規定范圍內調節，以控制出料粒度大小。其中2PG400x250、2PG610x400、2PG750x500可作為制砂機用于制砂行業，以及特種行業超細碎作業，2PG900x900用于中碎破碎。
對輥式制砂機的工作原理：
兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
.jpg)
對輥式制砂機主要技術參數：
|
型號 |
2PG400x250
|
2PG610x400
|
2PG750x500
|
2PG900x900
|
|
輥子直徑
|
400
|
610
|
750
|
900
|
|
輥子長度
|
250
|
400
|
500
|
900
|
|
給料尺寸
|
25
|
75
|
100
|
100
|
|
出料粒度
|
0.5-8
|
0.5-20
|
0.5-20
|
0.5-20
|
|
生產能力（t/h）
|
2-10
|
4-20
|
10-30
|
15-50
|
|
輥子個數
|
2
|
2
|
2
|
2
|
|
輥子速度（r/min）
|
180
|
60
|
50
|
37
|
|
電動機功率
|
5.5x2
|
15x2
|
22x2
|
30x2
|
|
外型尺寸
|
1430x980x795
|
3600x1470x888
|
2530x3265x1316
|
3955x2360x1987
|
|
總重量Weight（t）
|
1.3
|
3.9
|
8.95
|
22.935
|
