雙腔回轉式破碎機介紹

  雙腔回轉破碎機是一種新型的可代替細鄂式破碎機破，圓錐破等礦石破碎機，在選礦行業市場前景遠大。雙腔回轉式破碎機主要工作部件是一個高速回轉的破碎輥，該輥與左右對稱設置的一對曲線形破碎板耦合組成兩個鉗料好的優化破碎腔，在主軸偏心作用下使破碎輥做橫向旋擺運動，使之產生強勁的循環擠壓力，連續漸進對兩個破碎腔中的物料交替進行破碎，產品從兩條排料口不斷地排出。廣泛用于金屬、非金屬礦石，建筑化工原料，水泥熟料，耐火材料等抗壓強度320兆帕以下的各種巖礦物料的中、細碎及超細碎粗磨作業。 該機可一機替代多機、以碎代磨，簡化工藝節省投資，是中小型選礦廠、水泥廠的理想破碎設備。主要破碎物料如下：

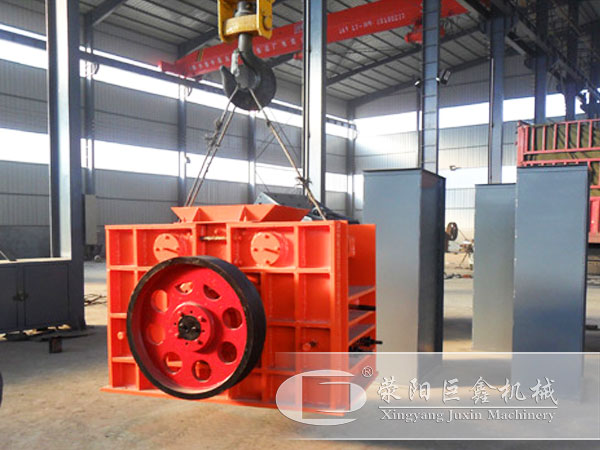

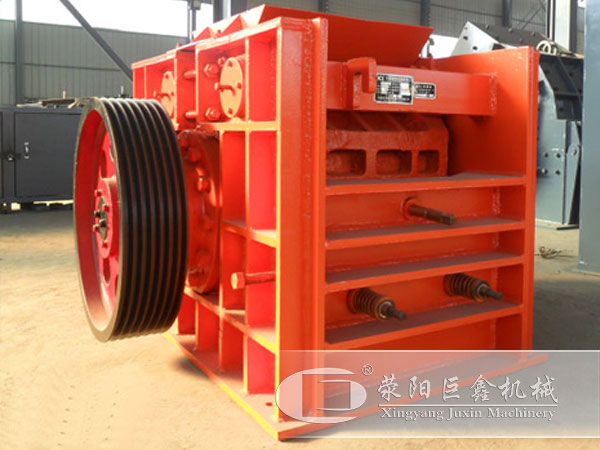

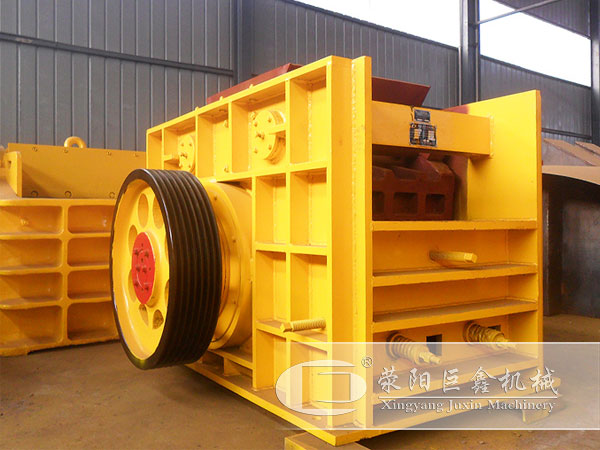

雙腔回轉式破碎機圖片

雙腔回轉式破碎機性能特點

  1、雙腔回轉式破碎機結構緊湊、工作振動小、 噪音小。

  2、雙腔破維護簡單，故障率低，維修成本低 ，比圓錐破、反擊破、沖擊破、錘破運行的成本降低50%。

  3、雙腔回轉式破碎機損耗少，層壓破碎原理產生的次生能量獲得再利用，節能效果明顯，加工每噸礦石的電耗0.3～0.5度電 。

  4、雙腔回轉式破碎機使用成本低，圓錐破碎機易損件、潤滑油等運行成本與SHP細碎型層壓破碎機相比為8：1。

  5、雙腔回轉式細碎機較傳統破碎機沖擊式破碎機、對輥制沙機、錘式破碎機、反擊破、鄂式細碎機降低50％以上。

  6、雙腔回轉式破碎機多碎少磨，物料受層壓破碎，破碎比大、粒度均勻，細碎效果明顯 ，可提高磨礦效率10％～20％。

  7、主要易損件輥皮采用特殊堆焊工藝，很大程度提高了輥皮的耐磨程度，延長了雙腔回轉式破碎機的使用壽命。

雙腔回轉式破碎機工作原理

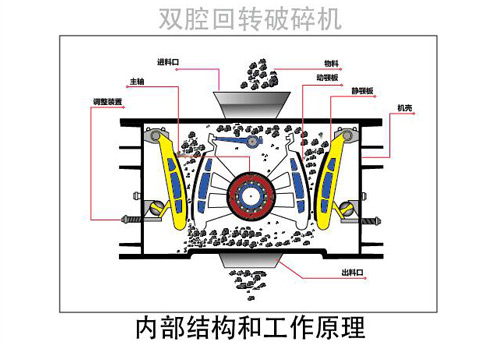

  SHP雙腔回轉破碎機（如圖）的工作部件是一個高速回轉的破碎輥，該輥與左右對稱設置的一對曲線形破碎板耦合組成兩個鉗料好的優化破碎腔，在主軸偏心作用下使破碎輥做橫向旋擺運動，使之產生強勁的循環擠壓力，連續漸進對兩個破碎腔中的物料交替進行破碎，產品從兩條排料口不斷地排出。 內部結構圖如下：

  雙腔回轉破碎機工作部件為一個偏心回轉的圓輥機構，圓輥與固定對稱設置在其兩側的棘齒凹面形破碎板耦合，形成兩個曲線形破碎腔。腔底有大傾角非阻塞式排料口。物料從給料口同時進入兩個破碎腔，借助于偏心回轉輥的旋擺運動，而依次被壓縮、磨削及劈裂，在三者的綜合作用下被破碎。破碎工作在兩個破碎腔內交替進行，每個破碎腔都能破碎并將產品迅速排出。
