產品優勢：分室停風脈沖噴吹清灰技術，該項技術降低了清灰能耗，壓氣耗量可大為降低使除塵器的控制系統和過濾袋等的壽命比傳統的 布袋除塵器壽命延長一倍以上
排放濃度：可達10mg/Nm3，
適應領域：現代化環保制沙生產線、破碎生產線、干粉砂漿制沙生產線、冶金、化工、煤炭、非金屬礦超細粉加工等到行業的含塵氣體凈化處理系統。
概述：巨鑫機械生產的脈沖布袋除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好
巨鑫機械生產的脈沖布袋除塵器布是在原脈沖布袋除塵器的基礎上，引進國內先進技術進的一種新型脈沖袋式除塵器，屬于一種干式濾塵裝置，該設備采用了低阻力的QMF—20P型直角脈沖閥，進行分室停風脈沖噴吹清灰技術，圓滿克服了常規脈沖除塵器和分室反吹除塵器的缺點，該項技術降低了清灰能耗，壓氣耗量可大為降低使除塵器的控制系統和過濾袋等的壽命比傳統的布袋除塵器壽命延長一倍以上，
脈沖式袋式除塵器與常規的布袋除塵器相比該設備具有結構合理結構上清灰能力強，除塵效率高，（除塵率可達到99%以上）排放濃度低，漏風率小，能耗少，體積小占地面積少，運行穩定可靠等優勢，是一種環保除塵的理想設備。廣泛適用于現代化環保制沙生產線、破碎生產線、干粉砂漿制沙生產線、冶金、化工、煤炭、非金屬礦超細粉加工等到行業的含塵氣體凈化處理系統。
1、采用分室停風脈沖噴吹清灰，噴吹一次就可達到清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
2、脈沖袋式除塵器檢修換袋可在不停系統風機，系統正常運行條件下分室進行。
3、濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的磨擦，延長了袋的壽命，又便于卸袋。 我們采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。
4、DMC除塵器箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。進、出口風道布置緊湊，氣流阻力小。
5、脈沖袋式除塵器在濾料上選用滌綸針刺氈，排放濃度低（可達10mg/Nm3，）采用高質濾料時收集0.3~ 2μm粉塵具有比任何其它除塵器都優越的效率。
6、噴吹裝置增加了防護罩，蓋板結構采用了防雨措施，使除塵器在露天放置不需另設防雨棚，減少了建設投資。

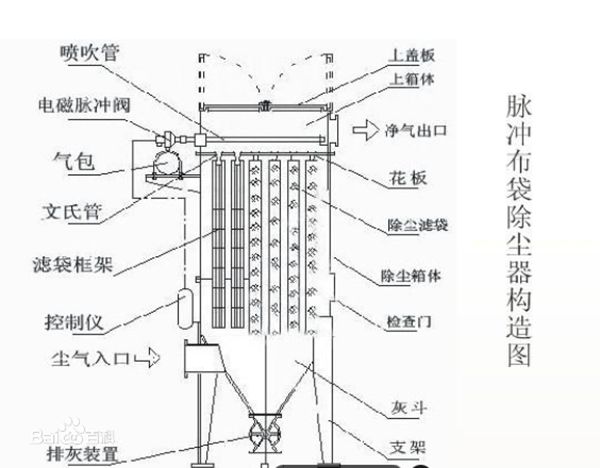

1、過濾原理：在系統主風機作用下，含塵氣體從除塵器的進風口進入，經過氣流均化裝置，轉而向下進入灰斗。由于流速減緩，加上慣性及粉塵的自重作用，使氣體中大顆粒粉塵受慣性作用被分離出來，直接落入灰斗。含塵氣體通過灰斗后進入濾袋過濾區，氣體穿過濾袋，粉塵被留在濾袋外表面。凈化后的氣體經濾袋口進入凈氣室，再由出風口排出。
2、清灰原理：隨著過濾時間的延長，濾袋上的粉塵層不斷積厚，阻力不斷上升，當阻力上升到設定值時，脈沖袋式除塵器清灰裝置開始進行清灰。清灰時，壓縮空氣以較短促的時間按順序通過各脈沖閥，經噴吹管嘴向?yàn)V袋噴射，使濾袋迅速膨脹產生振動，并在逆向氣流的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。
3、粉塵收集：經過濾袋和清灰裝置被截留下來的粉塵落入灰斗，再由灰斗口集中排出。
|
項目 |
DMC-32 |
DMC-48 |
DMC-64 |
DMC-80 |
DMC-96 |
DMC-112 |
||
|
處理風量（m3/h） |
1500-2100 |
2100-3200 |
2900-4300 |
4000-6000 |
5200-7000 |
6000-9000 |
||
|
總過濾面積（m2） |
24 |
36 |
48 |
60 |
72 |
84 |
||
|
過濾風速（m/min） |
1.0-1.5 |
1.0-1.5 |
1.0-1.5 |
1.1-1.7 |
1.2-1.7 |
1.2-1.8 |
||
|
濾袋數量（條） |
32 |
48 |
64 |
80 |
96 |
112 |
||
|
入口氣體溫度（℃） |
≤120℃ |
|||||||
|
設備阻力（Pa） |
≤1200 |
|||||||
|
入口粉塵濃度（g/m3） |
＜200 |
|||||||
|
出口排放濃度（mg/m3） |
≤50 |
|||||||
|
清灰用壓縮空氣 |
壓力 |
0.5-0.7MPa |
||||||
|
|
耗氣量 |
0.10 |
0.14 |
0.20 |
0.24 |
0.29 |
0.34 |
|
|
承受負壓（Pa） |
5000 |
|||||||
|
脈沖閥數量（個） |
4 |
6 |
8 |
10 |
12 |
14 |
||
|
風機電機功率（kW） |
1.5 |
3.0 |
3.0 |
5.5 |
5.5 |
7.5 |
||
|
重量 |
A型 |
1350 |
1620 |
1850 |
2360 |
2800 |
3200 |
|
|
|
B型 |
1220 |
1470 |
1670 |
2150 |
2540 |
2880 |
|
|
型號 |
PPC32-3 |
PPC32-4 |
PPC32-5 |
PPC32-6 |
PPC64-4 |
PPC64-5 |
PPC64-6 |
PPC64-7 |
PPC64-8 |
|
|
處理風量（m³/h） |
6900 |
8930 |
11160 |
13390 |
17800 |
22300 |
26700 |
31200 |
35700 |
|
|
過濾風速（m/min） |
1.0——1.2大為2.0 |
|||||||||
|
總過濾面積（㎡） |
96 |
128 |
160 |
192 |
256 |
320 |
384 |
448 |
512 |
|
|
凈過濾面積（㎡） |
64 |
96 |
128 |
160 |
192 |
256 |
320 |
384 |
448 |
|
|
收塵器室數（個） |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
|
|
濾袋規格（直徑×長度） |
Ф130×2450 |
|||||||||
|
濾袋總數（條） |
96 |
128 |
160 |
192 |
256 |
320 |
384 |
448 |
512 |
|
|
進氣含塵濃度（g/Nm³） |
≤100 ??（大可達1000） |
|||||||||
|
出氣含塵濃度（mg/Nm³） |
≤50 |
|||||||||
|
收塵器阻力（Pa） |
1500——1700 |
|||||||||
|
設備承受負壓（Pa） |
5000——7000 |
|||||||||
|
清灰 |
壓力（Pa） |
（4——6）105 |
||||||||
|
耗氣量（m³/min） |
0.27 |
0.37 |
0.46 |
0.55 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
|
|
電磁 |
規格（英寸） |
1.5” |
||||||||
|
數量（個） |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
|
|
汽缸 |
規格 |
汽缸Ф63，提升閥板Ф460 |
汽缸Ф100，提升閥板Ф595 |
|||||||
|
數量（套） |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
|
|
下料鎖風裝置 |
雙重力鎖風閥或剛性葉輪下料器（下料口300×300，功率1.1kw，轉速30.3rpm） |
|||||||||
|
卸灰輸送機 |
Ф250—300螺旋輸送機，功率2.2—3kw，產量20—30t/h（也可用相當能力的空氣輸送斜槽替代） |
|||||||||
|
清灰程序控制器 |
可編程PLC清灰程序控制儀，輸入電壓220V，具體型號由控制器配套廠家提供 |
|||||||||
|
保溫層面積（㎡） |
26.5 |
34 |
41 |
48.5 |
70 |
94 |
118 |
142 |
166 |
|
|
設備約重（不含保溫層）（㎏） |
2400 |
3400 |
4400 |
5400 |
6900 |
8300 |
9700 |
11100 |
12500 |
|
|
型號 |
PPC128 |
PPC128 |
PPC128 |
PPC128 |
PPC128 |
PPC128 |
PPC128 |
PPC128 |
PPC128 |
PPC128 |
PPC128 |
PPC128 |
|
|
處理風量（m³/h） |
67300 |
100900 |
112100 |
134600 |
157000 |
179400 |
201900 |
224300 |
247600 |
269100 |
291600 |
314000 |
|
|
過濾風速（m/min） |
1.0——1.2大為2.0 |
||||||||||||
|
總過濾面積（㎡） |
768 |
1152 |
1280 |
1536 |
1792 |
2048 |
2304 |
2560 |
2816 |
3072 |
3328 |
3584 |
|
|
凈過濾面積（㎡） |
640 |
1024 |
1152 |
1408 |
1664 |
1920 |
2176 |
2432 |
2688 |
2944 |
3200 |
3456 |
|
|
收塵器室數（個） |
6 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
|
|
濾袋規格（直徑×長度） |
Ф130×3000 |
||||||||||||
|
濾袋總數（條） |
768 |
1152 |
1280 |
1536 |
1792 |
2048 |
2304 |
2560 |
2816 |
3072 |
3328 |
3584 |
|
|
進氣含塵濃度（g/Nm³） |
≤100 ??（大可達1000） |
||||||||||||
|
出氣含塵濃度（mg/Nm³） |
≤50 |
||||||||||||
|
收塵器阻力（Pa） |
1500——1700 |
||||||||||||
|
設備承受負壓（Pa） |
5000——7000 |
||||||||||||
|
清灰 |
壓力（Pa） |
（4——6）105 |
|||||||||||
|
耗氣量（m³/min） |
3.6 |
5.4 |
6.0 |
7.0 |
8.3 |
9.5 |
10.7 |
12 |
13.1 |
14.3 |
15.5 |
16.7 |
|
|
電磁 |
規格（英寸） |
2.5” |
|||||||||||
|
數量（個） |
6 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
|
|
汽缸 |
規格 |
汽缸Ф100，提升閥板Ф750 |
|||||||||||
|
數量（套） |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
|
|
下料鎖風裝置 |
雙重力鎖風閥或剛性葉輪下料器（下料口350×350，功率1.5kw，轉速24.63rpm） |
||||||||||||
|
卸灰輸送機 |
LS315螺旋輸送機，功率2.2—5.5kw，產量30—45t/h（也可用相當能力的空氣輸送斜槽替代），具體工藝以現場工況定。 |
||||||||||||
|
清灰程序控制器 |
可編程PLC清灰程序控制儀，輸入電壓220V，具體型號由控制器配套廠家提供 |
||||||||||||
|
保溫層面積（㎡） |
170 |
240 |
255 |
323 |
347 |
362 |
375 |
392 |
410 |
425 |
437 |
452 |
|
|
設備約重（不含保溫層）（㎏） |
20100 |
26400 |
28900 |
36600 |
43900 |
50000 |
55400 |
60000 |
65400 |
72000 |
78000 |
84000 |
|
