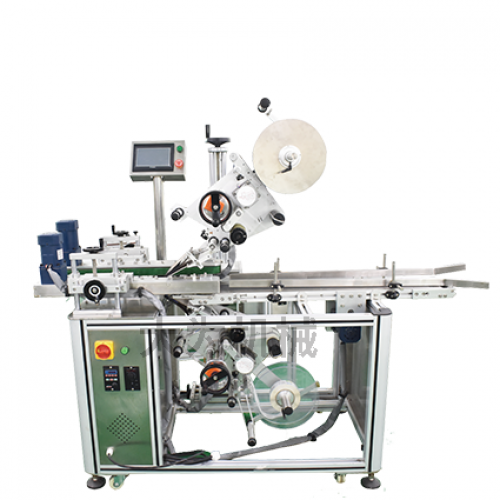

上下平面貼標機

基本用途

適用于在各種物品的上平面貼標簽或不干膠膜，如記憶棒（USB）、插頭、塑膠片、零件 等，更換覆標機構可適用于不平整表面貼標，廣泛應用于中小件產品的平面貼標，規格范圍小的平面類物體貼標。

振動盤方式自動將產品分方向，自動將產品送到貼標機輸送帶，自動上料，自動貼標，自動收料整個過程無人化生產，自動化程度高，大幅提高生產效率。

可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。

可選配噴碼機到輸送帶，可實現貼標前或貼標后在產品上噴印生產日期、批號、條碼等信息。

適用范圍

·   適用標簽：不干膠標簽，不干膠膜，電子監管碼，條形碼等。

·   適用產品：要求在平面、大弧度面上貼附標簽或膜的產品。

·   應用行業：廣泛應用于印刷、文具、食品、日化、電子、醫藥、等行業。

·   應用實例：記憶棒（USB）、插頭、塑膠片、零件貼標簽等。

工作過程

核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。

操作過程：振動盤自動上料 （可接流水線）—>產品輸送（自動實現）—>產品導正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>覆標（自動實現）—>收集已貼標產品。

參數名稱

具體參數數值

貼標精度:±1mm (不含產品、標簽誤差)

貼標速度:40～120件/分鐘（與產品尺寸有關）

適用產品尺寸:長：40mm～400mm 寬：40mm～250mm 高：0.2mm～150mm

適用標簽尺寸:長度：6mm～340mm 寬度（底紙寬度）：15mm～130mm

整機尺寸:約1600mm×780mm×1400mm（長×寬×高）

適用電源:220V/50HZ；

整機重量:約180Kg

適用標簽內徑:?76mm

適用標簽外徑:? 280mm

電壓:220V

功率:700W

功能特點

自動化程度高;配合振動盤方式自動將產品分方向，自動將產品送到貼標機輸送帶，自動上料，自動貼標，自動收料。整個過程無人化生產，自動化程度高，大幅提高生產效率。

適用范圍廣，可滿足產品寬度30mm～300mm的產品平面貼標和不干膠膜，更換覆標機構可滿足不平整表面貼標；

貼標精度高，細分步進電機或伺服電機驅動送標，送標精準；標帶繞行糾偏機構設計，保證標簽牽引過程中不左右偏移；偏心輪技術應用于牽引機構，牽引標簽不打滑，確保出標精準；

堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用；

穩定性高，松下PLC+顯控觸摸屏+松下針形電眼+德國勞易測標簽電眼組成的高級電控系統，支持設備7×24小時運轉；

調整簡單，設計6自由度可調調整座，不同產品之間的轉換變得簡單、省時；

應用靈活，可單機生產或接流水線生產，生產現場布局簡單；

智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

觸摸屏操作界面，全中文注釋和完善的故障提示功能，各種參數調整簡單快捷，操作方便；

功能強大，具有生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；
